4D Радар Continental ARS 548 RDI 3D/4D — Волоконно-оптический детектор дальнего действия.

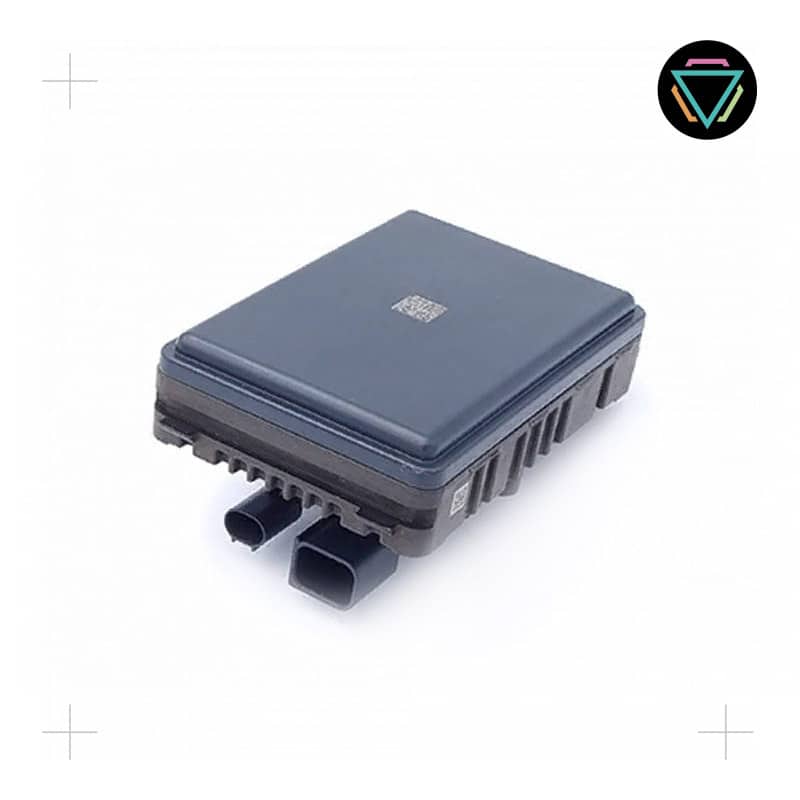

4D Радар Continental ARS 548 RDI
Безопасно – надежный – прочный — новый дизайн
Компания Continental предлагает новый тип радиолокационных датчиков дальнего действия 4D Радара Continental ARS 548 RDI, которые могут быть адаптированы для различных промышленных применений, а также улучшенную версию Series 50X премиум-класса.
- Общая замена радарных датчиков ARS 30X и 40X
- Простая в реализации и оптимизированная защита от столкновений для автомобилей любого типа (особенно автономных)
- Контроль движения также для удаленных объектов (транспортных средств любого назначения, таких как краны, строительная техника, вилочные погрузчики, тракторы, комбайны, особенно автономных, таких как AGV, специальный транспортер и модульный транспортер.)
- Предотвращение столкновений для кранов любого типа, например, STS, RTG, RMG, мостовых кранов, козловых кранов.
- Система мониторинга местности на дальнем расстоянии, например, опасных или труднодоступных зон
- Обнаружение объектов, не отражающих радары, путем установки защитного чехла
- Классификация объектов (> 120 отдельных кластеров)
- Обнаружение объектов, например, в запутанных или нечетких областях
- Контроль расстояния и скорости
- Технологии дорожного движения, например, наблюдение за парковочной зоной
- Технология железнодорожного движения, помощь в приближении бампера
Процедура измерения Continental ARS 548 RDI
Особенности и преимущества Continental ARS 548 RDI
- Быстро и безопасно: 4D Радара Continental ARS 548 RDI устраняет очевидное противоречие между превосходными измерительными характеристиками и высокой степенью безопасности эксплуатации. Прочный радарный датчик дальнего действия ARS 548 RDI способен определять расстояние до объекта в режиме сканирования в режиме реального времени и в зависимости от скорости движения снижать возможный риск столкновения.
- Надежность: Радарный датчик 4D Радара Continental ARS 548 RDI безотказен (не при всех обстоятельствах) и способен распознавать неисправности датчика и окружающей среды и автоматически отображать их.
- Надежная и новая конструкция: Благодаря использованию новейшей радиолокационной технологии с новым дизайном и новым принципом измерения для массового производства в автомобильной промышленности конструкция остается очень надежной и обеспечивает высокую производительность.
Типичные области применения 4D Радара Continental ARS 548 RDI
- Предупреждение о столкновении
- Система мониторинга местности на дальних расстояниях
- Классификация объектов
- Измерение высоты
- Обнаружение объектов
Характеристики:
Дальность: 0,20…301 м (возможна конфигурация с увеличенной дальностью действия до 1514 м)
Линейное разрешение: 0,22 м
Линейная точность: ±0,15 м в зависимости от скорости движения (пороговые значения при 115/110 км/ч) точечные цели, слежения нет)
Поле зрения:±60° интервальная передача; ±50° передача OI/RDI; ±70° вне зоны — для максимального смещения
Поле зрения: ±4°… ±14° (±4°@300 м; ±14°@ менее 100 м ±20° вне зоны)
Угловое разрешение (3 дБ):1.2°… 1.68° (1.2°@0…±15°; 1.68°@±45°)
Угловое разрешение (3 дБ): 2.3°
Угловая точность: ±0,1° … ±0,5° (±0.1°@±15°; ±0.2°@50° ; ±0.5°@60° линейная интерполяция)В
Угловая точность: ±0,1°
Диапазон скорости: -400 км/ч … +200 км/ч (отрицательные значения: встречные транспортные средства)
Разрешение скорости: 0,35 км/ч
Точность скорости: ±0,1 км/ч
Цикл измерения: ~50 мс полный охват поля зрения за один цикл составляет ~70 мс сзади
Диапазон рабочих частот радара: 76…77 ГГц (согласно ETSI и FCC)
Питание от сети: 8,5 В … 17 В DC (при 12 В DC)
Потребляемая мощность: стандартно 18 Вт / 1,5 А; максимально 23 Вт / 3,0 А , пиковая нагрузка (при 12 В DC)
Температура эксплуатации: -40°C … +85°C
Интерфейс: 1 х Main; 1 x Ethernet (BRR BroadR Reach Ethernet 100 Мбит/с)
